FAQ – Gallagher clôtures électriques

Gallagher a été fondé en 1938 en Nouvelle-Zélande par Bill Gallagher, l'inventeur de la clôture électrique moderne. Gallagher Europe a été créée dans les années 1970 en tant qu'importateur officiel, avant de devenir une filiale à part entière du groupe Gallagher en mars 2025.

Quelle est la durée de vie des électrificateurs Gallagher ?

La durée de vie est d’au moins cinq ans. Tout dépend vraiment de l’entretien apporté à votre électrificateur. Nous recevons des appareils en réparation âgés de dix à vingt ans. D’autres nous sont retournés après deux ou trois ans lorsqu’ils ont été mal traités.

Quelle est leur résistance à la foudre ? Et leur résistance à l’humidité ?

Les électrificateurs Gallagher sont conçus pour résister aux conditions climatiques extrêmes :

Protection contre la foudre : Des modèles comme le S30Li et le M1400 intègrent une protection contre la foudre.
Résistance à l’humidité et aux insectes : Le S30Li possède un boîtier entièrement scellé, résistant aux intempéries et aux insectes.
Garantie : Certains modèles bénéficient d'une garantie allant jusqu'à 7 ans, témoignant de leur durabilité.

Comment vérifier si ma clôture électrique fonctionne correctement ?

Pour tester votre clôture électrique :

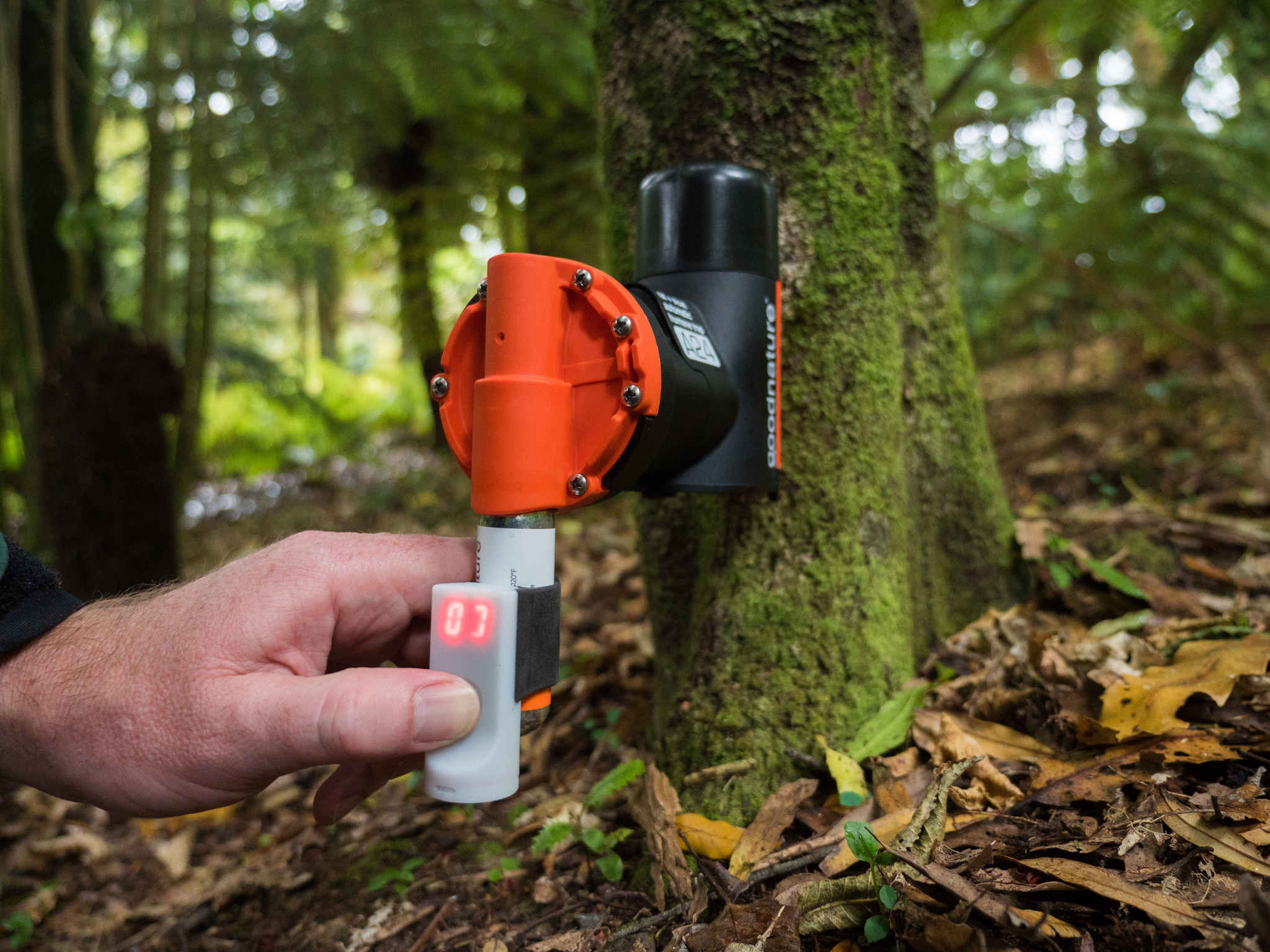

Utilisez un testeur Gallagher, tel que le Fault Finder.
Éteignez l’électrificateur.
Placez une tige métallique contre le fil de clôture.
Rallumez l’électrificateur et observez les lectures de tension pour identifier d'éventuelles pertes.

Puis-je raccorder l’électrificateur à la mise à la terre du secteur ou aux canalisations d’eau ?

Non, c’est même illégal. Il est impératif de ne pas connecter l’électrificateur à la mise à la terre du secteur ou aux canalisations d’eau. Gallagher recommande d'installer un système de mise à la terre séparé, à au moins 10 mètres de toute autre connexion électrique ou tuyauterie métallique.

Veuillez expliquer la fonctionnalité résistance aux insectes.

Certains modèles, comme le S30Li, sont conçus avec des boîtiers entièrement scellés, offrant une protection contre les insectes et les conditions météorologiques.

Expliquez les joules et comment ils sont calculés par Gallagher.

UN JOULE est une mesure du travail électrique effectué (consommation d’énergie), comme pour une UNITÉ d’électricité (base des tarifs d’électricité). Exemple : UNE UNITÉ d’électricité, c’est 1 000 watts pendant une heure (1 kWh).
UN JOULE correspond à 1 watt durant 1 seconde. Ainsi, 1 unité d’électricité = 3 600 000 joules.
Un watt = ampères (courant) x volts ou ampères x résistance au carré. Un joule implique donc des notions de volts, ampères, résistance et temps.

L’énergie EMMAGASINÉE par un appareil de clôture s’obtient en mesurant la tension crête aux bornes du condensateur de stockage et en appliquant une formule simple : (kilovolts au carré x valeur du condensateur en microfarads divisé par deux) (kV² x C / 2).

Expliquez comment la valeur en joules est relative à la charge en ohms et comment vous créez la charge pour les tests.

Dans les laboratoires européens et canadiens (CSA) ainsi qu’aux États-Unis (UL), il est d’usage de connecter une CHARGE FACTICE à la sortie (500 ohms) pour mesurer la puissance de sortie et s’assurer qu’elle ne dépasse pas la limite fixée par les normes applicables.

Les Underwriters Laboratories n’indiquent pas les joules mais publient un graphique avec une limite de courbe fondée sur les ampères, la tension de crête et le temps, qui constituent tous le JOULE.
La valeur maximale autorisée en Europe pour une sortie sur 500 ohms est de 5 joules.

L’énergie d’impulsion (en joules) réellement reçue à un instant donné par un animal dépendra en permanence de la charge électrique (résistance corporelle) au moment du contact sur la ligne de clôture, et non de la capacité maximale de l’électrificateur.

Expliquez la différence entre les joules emmagasinés et les joules restitués.

L’ÉNERGIE EMAGASINÉE d’un contrôleur de clôture est l’énergie stockée (joules stockées) dans un condensateur puis libérée via le transformateur d’impulsions et envoyée sur la clôture.

L’ÉNERGIE RESTITUÉE est l’énergie réelle délivrée dans l’impulsion sur la clôture (joules restitués) sous charge.

Il est très difficile pour un utilisateur non professionnel de mesurer cela. Il faut du matériel spécialisé. En principe, il faut considérer que le transformateur d’impulsions a un rendement d’environ 75 % ou moins. Donc, on peut estimer l’énergie restituée en multipliant l’énergie stockée par 0,75. La mesure s’effectue grâce à un oscilloscope et un ordinateur.

L’énergie de l’impulsion est calculée avec la formule V'moyen/R x T, où V'moyen = V'total/nombre de mesures.

R est la résistance de charge en ohms et T la durée totale de l’impulsion en secondes.

En principe, les valeurs des composants sont obtenues par calcul mathématique et choix de valeurs standards.

Par exemple, il faudrait charger un condensateur de 30 µF à 730 volts pour obtenir 8 joules stockés (voir la formule ci-dessus : 0,73² x 30 / 2 = 7,99 joules). La largeur d’impulsion serait fixée par l’impédance de l’enroulement primaire du transformateur d’impulsions : plus l’impédance est faible, plus l’impulsion est courte. La tension de sortie dépend du rapport d’élévation du transformateur : par exemple, 1:10 donne en théorie, pour 730 volts en entrée, 7300 volts en sortie.

Bien sûr, d’autres facteurs entrent en jeu, mais ce sont les bases.

Ampères : Unité du courant proportionnel aux volts / résistance.
Volts : Unité de pression électrique qui provoque le passage du courant. Volts = ampères x résistance.
Watts : Unité de puissance proportionnelle à la tension x courant.
Ohms : Unité de résistance proportionnelle aux volts / ampères.
Joule : Unité d’énergie. Un joule équivaut à un watt pendant une seconde.
Impédance : C’est une mesure de l’inductance, de la capacité et de la résistance, c’est donc la résistance totale effective de la clôture (Z). Une charge importante sur un transformateur d’impulsions à forte impédance provoquera une chute de la tension de sortie à un niveau inutilisable. Un transformateur à faible impédance verra sa tension aussi baisser sous forte charge, mais beaucoup moins. L’énergie stockée est alors mieux transférée à la charge.
Capacité : Elle se mesure en farads. La plupart des condensateurs utilisés pour stocker l’énergie des clôtures électriques sont en microfarads.

Expliquez comment fonctionne la suppression des interférences radio.

La suppression des interférences radio agit en ralentissant le temps de montée de l’impulsion de sortie.

Une impulsion très rapide contient de très nombreuses fréquences puissantes, lesquelles sont transmises très efficacement sur la ligne de clôture, qui agit comme une antenne.

En limitant le temps de montée, on réduit le nombre de fréquences transmises, ainsi que leur puissance. Ceci s’obtient en insérant une combinaison d’inductances et de condensateurs dans le circuit de décharge du condensateur de stockage. Tous nos électrificateurs secteur sont envoyés dans un laboratoire indépendant pour vérifier le respect des limites imposées par les normes en vigueur.
